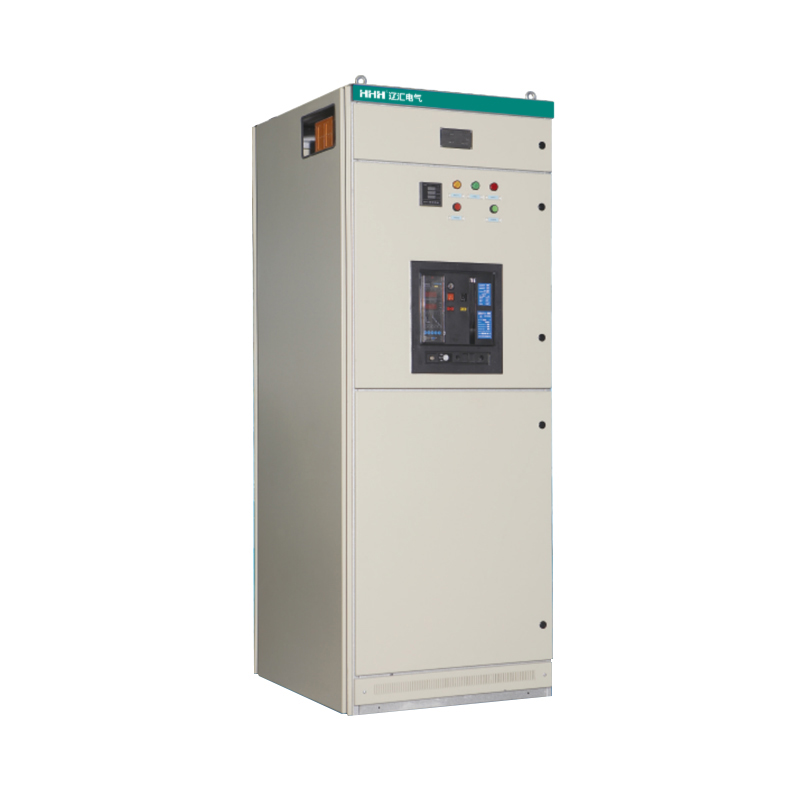

低压抽出式开关设备

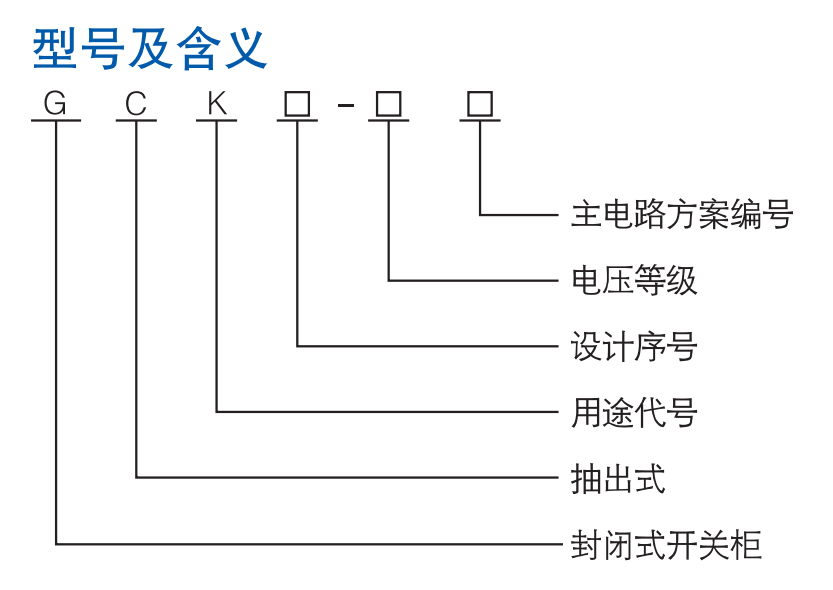

概述 GCK□-0.4kV型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、港口、高层建筑等场所作为交流三相四线或五线制、电压为380V、660V，频率50Hz，额定电流为5000A及以下的供电系

产品详情

概述

GCK□-0.4kV型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、港口、高层建筑等场所作为交流三相四线或五线制、电压为380V、660V，频率50Hz，额定电流为5000A及以下的供电系统中的配电、电动机集中控制之用。

本产品符合GB7251.1-2005《低压成套开关设备》、IEC60439.1-1992《低压成套开关设备和控制设备》。

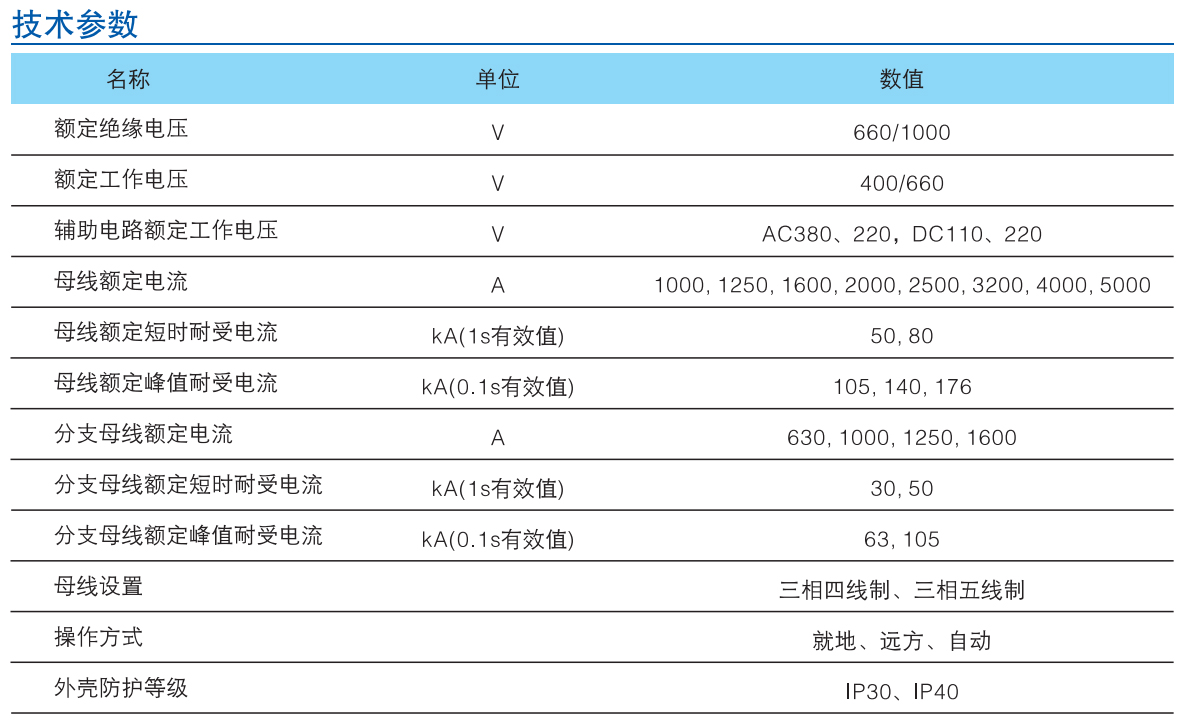

使用条件

·周围空气温度：-15℃~+40℃；24h内平均温度不高于+35℃。
·海拔高度≤2000m；
·空气相对湿度：在最高温度为+40℃时，不超过50%；在较低温度时，有较高的相对湿度，如+20℃时为90%，应考虑到由于温度的变化有可能偶尔会产生适度的凝露。
·装置安装时与垂直面的倾斜度5°；
·周围空气应不受腐蚀性或可燃性气体；无经常性剧烈振动和冲击的场所。
注：超出上述正常使用条件时，可垂询公司商务技术部商榷确定。

开关柜的分类

·受电柜·母线联络柜·馈电柜·电动机控制柜·电源切换柜·功率因数补偿柜

结构特点

GCK的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固定互相连接成基本柜架，再按需要加上门，挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点。
·柜架采用C型钢材组装，内部结构采用镀锌处理。柜架零件及专业配套零件由本公司配套供货，保证柜体的精度和质量。
·零部件的成型尺寸、开孔尺寸、设备间隔实行模数孔化（模数E=20mm）。
·柜体顶盖可拆卸式，柜顶的四角装有吊环，用于起吊和装运。
·柜架各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能相对独立，防止事故扩散。
·功能单元（抽屉部分）a.抽屉层高的模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个系列。单元回路额定电流630A及以下。
b.每台MCC柜最多安装9个一单元的抽屉或18个1/2单元的抽屉。
c.操作机构与抽屉机械连锁，主开关在合闸位置不能抽出。
d.抽屉操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。
e.功能单元背面有主电路进出插头、辅助电路二次插头。
f.功能单元隔室采用金属板隔开。
g.抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。
h.抽屉推进机构采用螺旋轨迹沿定位件运动方式，实现功能单元推进抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁。

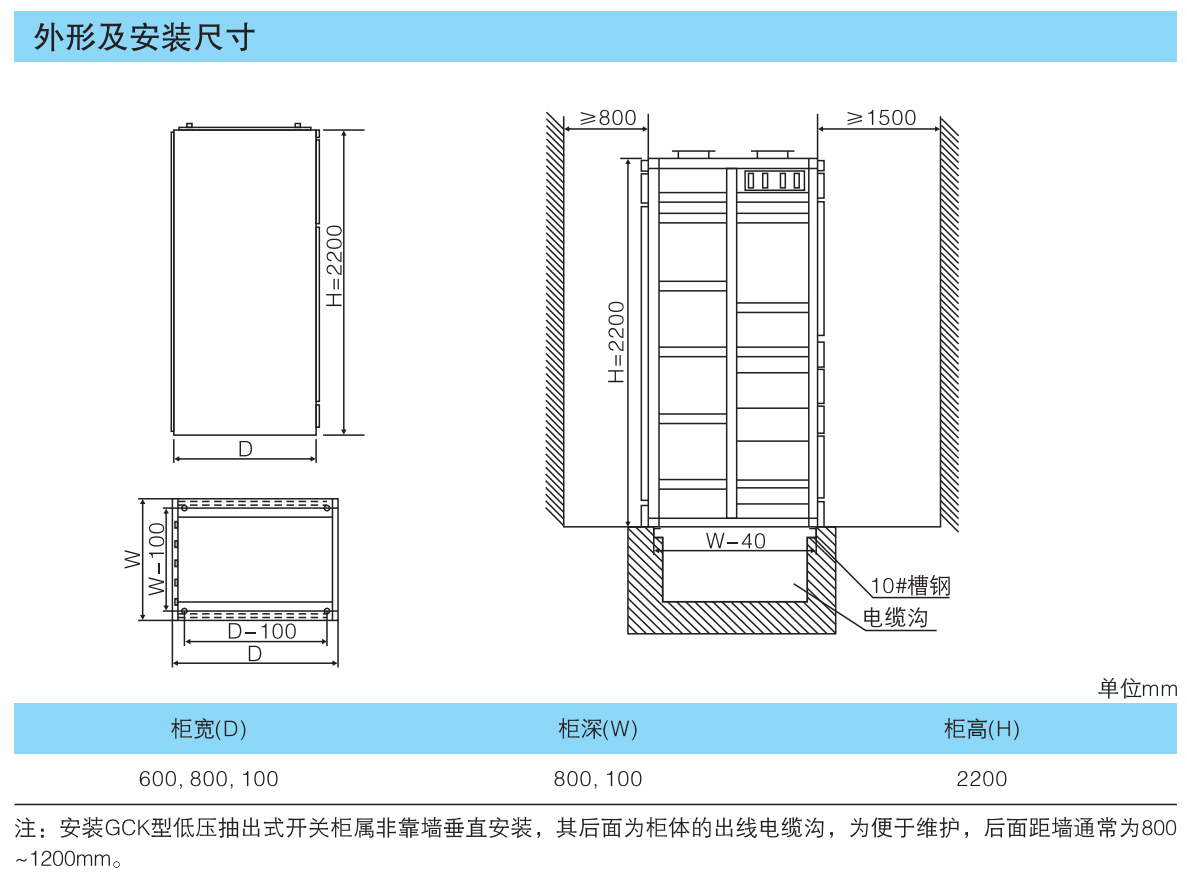

使用注意事项

·本产品为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，须是考核合格的专业人员进行操作、检查和维修。
·空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维修和检修。
·隔离开关严禁带负荷分合闸。
·安装或维护后，须严格检查各隔室之间、功能单元之间的隔离状况，确保本装置良好的功能分隔性，防止出现故障扩大。

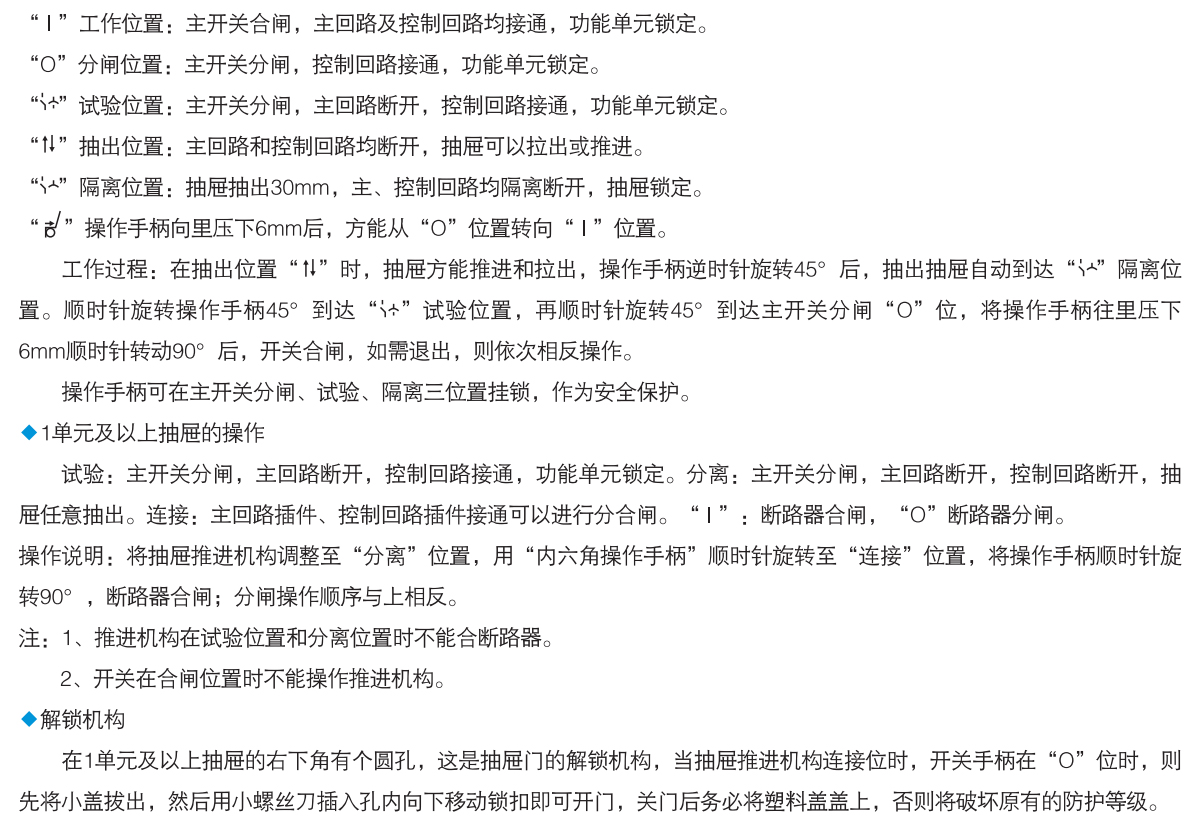

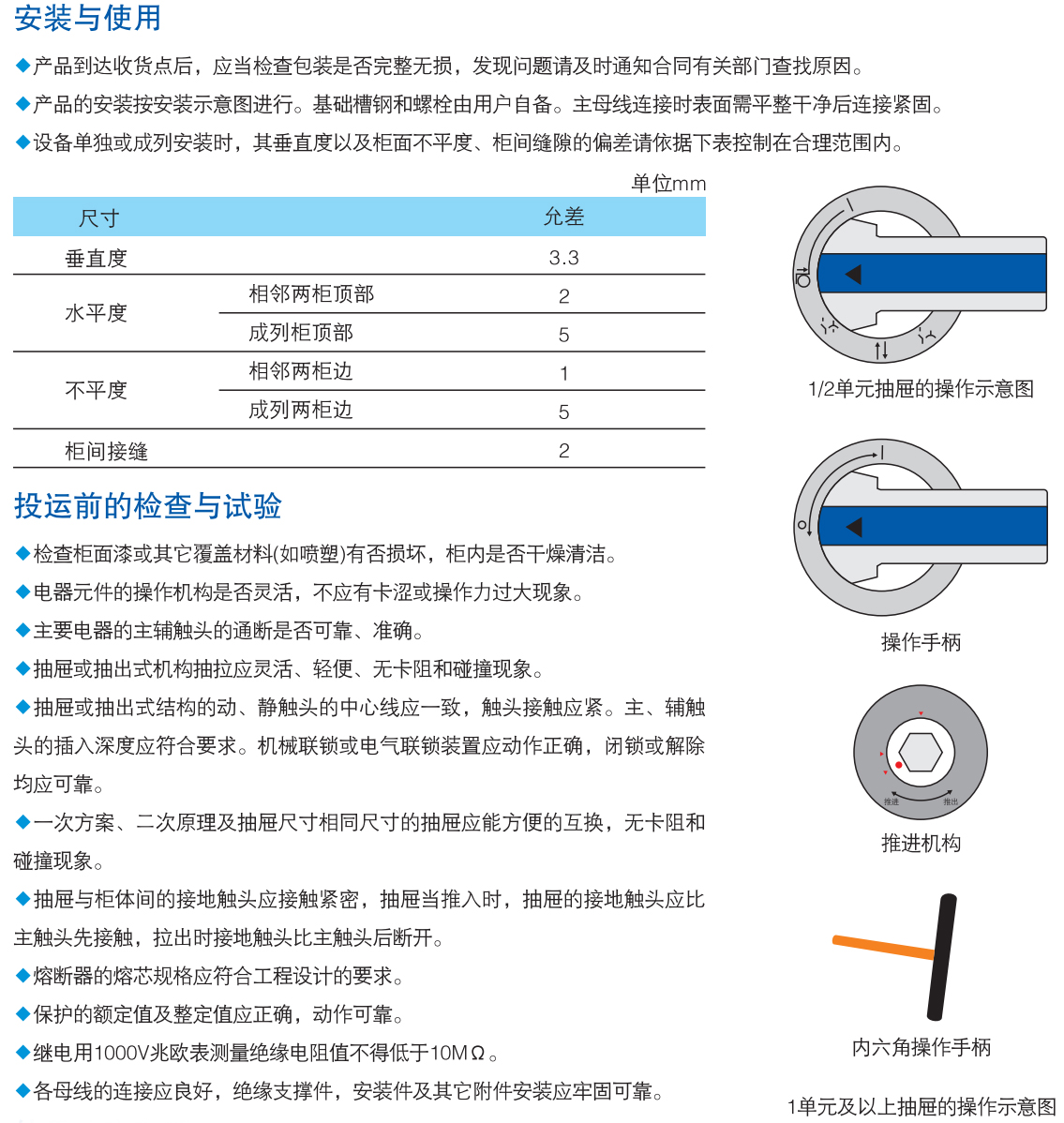

抽屉的操作

·1/2抽屉的操作：
该抽屉的操作机构由转动部分、转轴、锁扣等组成，具有开关的分合、试验、隔离及锁定功能。操作机构还装有微动开关作为电气闭锁之用。
